Wybór materiału jest fundamentem integralności konstrukcyjnej w procesie wykrawania blach. Inżynierowie zaczynają od klasy stopu: wysokowytrzymałych stopów, takich jak aluminium 6061‑T6, które zapewniają znakomitą nośność, ale kosztem plastyczności. Grubość określa sztywność — zwiększenie grubości poprawia odporność na ugięcie, ale jednocześnie powoduje wzrost masy i kosztów. Kierunek ziarnistości wpływa dodatkowo na właściwości użytkowe: wytrzymałość na rozciąganie osiąga maksimum, gdy obciążenie działa równolegle do kierunku walcowania, podczas gdy obciążenie prostopadłe zwiększa podatność na pęknięcia przy cyklicznym naprężeniu. W trakcie kształtowania przepływ ziarna musi być odpowiednio zorientowany, aby uniknąć mikropęknięć w miejscach o małym promieniu załamania. Dopasowanie tych trzech parametrów — klasy stopu, grubości oraz kierunku ziarnistości — do wymagań funkcjonalnych zapobiega przedwczesnemu uszkodzeniu i wydłuża czas eksploatacji.
Niezawodność zależy od spójnego zachowania materiału — a taką spójność gwarantuje jedynie zgodność ze standardami uznawanymi za autorytet. Specyfikacje ASTM, AISI i EN określają dopuszczalne zakresy składu chemicznego, właściwości mechanicznych oraz metod badawczych. Weryfikacja rozpoczyna się od certyfikatów hutniczych i obejmuje pobieranie próbek wewnętrznych zgodnie z normą ASTM A1008 dla blach stalowych konstrukcyjnych — zapewniając spełnienie wymagań dotyczących tolerancji wymiarowych i granic właściwości mechanicznych przed rozpoczęciem procesu wykonywania elementów. Ta dwuwarstwowa walidacja (dokumentacja dostawcy + niezależne badania) zapewnia śledzoność od taśmy do gotowego elementu. Zakłady regularnie audytują certyfikaty dostawców w celu wzmocnienia odpowiedzialności, co gwarantuje, że każdy komponent spełnia deklarowane w projekcie właściwości konstrukcyjne.
Precyzyjna kontrola geometrii gięcia, dopuszczalnych odchyłek wymiarowych oraz projektu połączeń jest warunkiem koniecznym zapewnienia stabilności konstrukcyjnej. Odchylenia kumulują się w trakcie kolejnych operacji, co pogarsza dopasowanie, funkcjonalność oraz długotrwałą niezawodność.
Przekroczenie minimalnego promienia gięcia dla danego stopu i grubości materiału powoduje lokalne skupiska naprężeń przekraczające granicę plastyczności — co sprzyja powstawaniu mikropęknięć. W przypadku hartowanych stopów lotniczych standardową praktyką jest stosowanie minimalnego promienia równego co najmniej 2,5× grubości materiału. Dokładne opracowanie rozwinięcia płaskiego opiera się na empirycznie zweryfikowanych wartościach współczynnika K: ok. 0,33 dla stali miękkiej, ok. 0,45 dla aluminium o wysokiej wytrzymałości. Norma JIS B 0703 zawiera standaryzowane wytyczne dotyczące współczynnika K oparte na ciśnieniu narzędzi i odpowiedzi materiału; w zastosowaniach lotniczych wymagana jest stabilność współczynnika K w zakresie ±0,07, aby zapewnić przewidywalne zachowanie materiału po kształtowaniu.
Niekontrolowane gromadzenie się tolerancji w kolejnych operacjach pogarsza integralność geometryczną. Na przykład w złożeniach lotniczych położenie spoiny punktowej musi być zachowane z dokładnością ±0,30 mm, kąty gięcia – z dokładnością ±0,5°, a otwory wiertnicze – z dokładnością ±0,015 cala; nawet niewielkie odchylenia jednak szybko się kumulują. Bez zastosowania systemu geometrycznego wymiarowania i tolerowania (GD&T) skumulowane odchylenie promieniowe może przekroczyć ±0,015 cala, co wpływa negatywnie na współosiowość i przenoszenie obciążeń. Tolerowanie kształtu zgodnie ze standardem ASME Y14.5-2018 ma kluczowe znaczenie przy kontrolowaniu wzajemnego położenia dwóch wsporników w wieloetapowych procesach produkcyjnych – zapewnia jednoznaczne określenie kształtu, orientacji oraz położenia.
| Typ cechy | Tolerancja standardowa | Krytyczny wymiar kumulacji odchyłek |
|---|---|---|
| Luz między wykrojoną śrubką a krawędzią | ±0.010" | Skumulowane położenie otworów |
| Ciąg kątów wielokrotnego gięcia | ±1° na każde gięcie | Odchylenie symetrii części |
| Zniekształcenie po spawaniu | wyginanie płyty o ±0,5 mm | Niewspółosiowość połączenia |
| Położenie elementu poddawanego obróbce wtórnej | ±0.003" | Dokładność powierzchni oporowej |

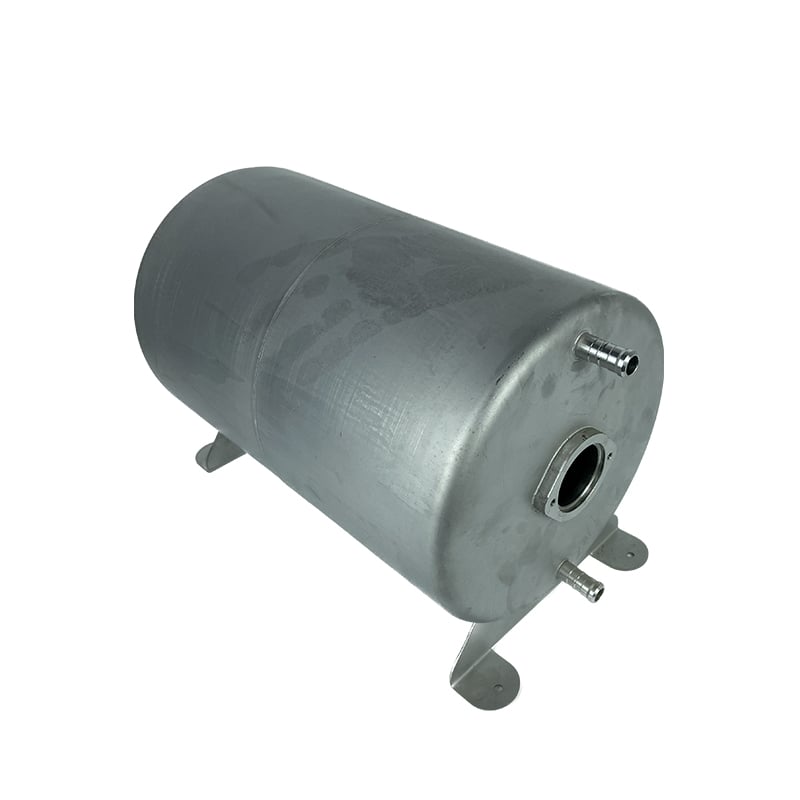

Spawanie cienkich blach wymaga precyzyjnego zarządzania ciepłem, aby uniknąć przeżarzenia, odkształceń lub kruchości. Stała integralność połączeń jest kluczowa dla obudów nośnych, wsporników oraz podwozi — gdzie wady takie jak porowatość, brak zlania lub pęknięcia bezpośrednio zagrożają bezpieczeństwem konstrukcyjnym.
AWS D1.3 określa standardy spawania konstrukcji ze stali blachowej o grubości do 3/16 cala. Zalecane w tym standardzie protokoły wymagają ścisłej kontroli temperatury podgrzewania przed spawaniem oraz temperatury między przebiegami, aby ograniczyć pękanie wywołane wodorem – szczególnie istotne dla stopów stali o wysokiej wytrzymałości i niskim stopniu stopienia (HSLA), które często wymagają minimalnej temperatury podgrzewania przed spawaniem wynoszącej 50 °F (10 °C). Temperatura między przebiegami musi pozostawać poniżej 350 °F (177 °C), aby zapobiec nadmiernemu wzrostowi ziaren i zachować plastyczność. W przypadku określonych wymagań obróbka cieplna po spawaniu (PWHT) zmniejsza naprężenia resztkowe i przywraca odporność na uderzenie w połączeniach kluczowych dla funkcjonowania całej konstrukcji. Walidacja przeprowadzana jest za pomocą kalibrowanych termopar lub pirometrów podczerwieni, a wszystkie odczyty są dokumentowane w celu spełnienia wymogów audytów systemów jakości ISO 9001 i AS9100. Przestrzeganie normy AWS D1.3 zapewnia, że spoiny charakteryzują się wymaganą wytrzymałością, odpornością na zmęczenie oraz trwałością w zastosowaniach konstrukcyjnych.
Badania ultradźwiękowe (UT) i cyfrowa radiografia zapewniają uzupełniające się, nieinwazyjne potwierdzenie integralności wewnętrznej połączeń. UT wykrywa wady podpowierzchniowe — w tym pęknięcia, brak zlania oraz porowatość — przy użyciu wysokoczęstotliwościowych fal dźwiękowych; cyfrowa radiografia dostarcza obrazów przekroju spoin w wysokiej rozdzielczości uzyskanych metodą rentgenowską. Razem umożliwiają one 100-procentową kontrolę krytycznych połączeń bez utraty przydatności części do użytku. Na przykład skanowanie ultradźwiękowe nośnego uchwytu może wykazać pęknięcia podpowierzchniowe o długości przekraczającej 2 mm — co powoduje natychmiastowe odrzucenie elementu i zapobiega awariom w warunkach eksploatacji.
Po potwierdzeniu wewnętrznej spójności, maszyny pomiarowe trójwymiarowe (CMM) oraz skanowanie laserowe weryfikują zgodność z wymaganiami GD&T (geometria i tolerancje wymiarowe) podanymi na rysunkach technicznych. Maszyna CMM precyzyjnie lokalizuje otwory, analizuje profile powierzchni oraz płaskość, podczas gdy skanowanie laserowe rejestruje miliony punktów, umożliwiając porównanie rzeczywistej geometrii z pierwotnym modelem CAD. Taka dwustopniowa metoda metrologiczna pozwala wcześnie wykryć narastanie tolerancji — szczególnie w wieloetapowych złożeniach — co zmniejsza kosztowną konieczność poprawek oraz zapewnia wymienialność części. Łącznie nieniszcząca kontrola jakości (NDT) i walidacja metrologiczna zapewniają kompleksową pewność: wewnętrzną integralność i wierność wymiarową — obie są podstawą niezawodności konstrukcyjnej.
Dobór materiału decyduje o integralności konstrukcyjnej, ponieważ gwarantuje, że wybrany stop, jego grubość oraz orientacja ziaren spełniają wymagania związane z nośnością i funkcjonalnością.
Standardy takie jak ASTM, AISI i EN zapewniają spójne właściwości materiałów poprzez skład chemiczny, właściwości mechaniczne oraz metody badań.
Inżynieria precyzyjna zapewnia odpowiednie dopasowanie i funkcjonalność poprzez kontrolę geometrii gięcia, tolerancji wymiarowych oraz projektowania połączeń, co zapobiega kumulowaniu się odchyłek i przedwczesnemu uszkodzeniu.
Protokoły AWS D1.3 skupiają się na ścisłej kontroli temperatury podgrzewania przed spawaniem, temperatury między przebiegami oraz obróbki cieplnej po spawaniu (PWHT), aby zapewnić trwałość i niezawodność konstrukcyjną spawanych połączeń.
Wady wykrywane są za pomocą nieniszczących metod badań, takich jak badania ultradźwiękowe i cyfrowa radiografia, które pozwalają zidentyfikować wady podpowierzchniowe oraz zweryfikować integralność wewnętrzna.
