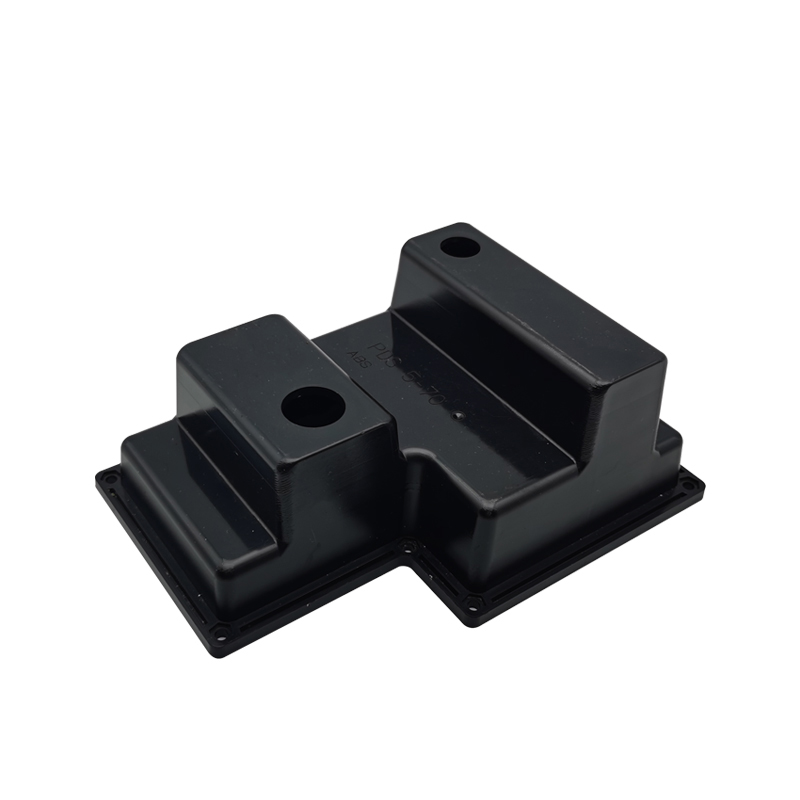

Projektowanie pod kątem wykonalności produkcyjnej (DFM) proaktywnie optymalizuje geometrię części, aby zminimalizować wydatki na oprzyrządowanie do wtrysku. Wyrównane kontury — uzyskane poprzez usunięcie wewnętrznych narożników, niepotrzebnych żeber oraz niestosownych tekstur powierzchni — zmniejszają złożoność formy i czas obróbki frezarką CNC. Wklęsłości wymagają drogich mechanizmów bocznych lub rozkładalnych rdzeni, co zwiększa zarówno koszt formy, jak i zapotrzebowanie na konserwację. Ich usunięcie umożliwia zastosowanie prostszych i bardziej odpornych konstrukcji form, które pozostają opłacalne przez całą wieloletnią produkcję.
Uproszczenie sterowane przez DFM może obniżyć koszty oprzyrządowania o nawet 50% w porównaniu z projektami niezoptymalizowanymi. Płaskie kontury i spójne profile skracają czas cyklu poprzez minimalizację ruchu formy, podczas gdy unikanie gwintów wewnętrznych eliminuje złożone mechanizmy rdzeni. Takie podejście zwiększa również długoterminową niezawodność narzędzi — jednolite siły wybijania oraz zmniejszone naprężenia mechaniczne wydłużają okres eksploatacji formy bez wpływu na funkcjonalność wytworzonego elementu.
Jednolita grubość ścianek (zazwyczaj 1,5–4 mm) zapewnia zrównoważony przepływ stopu i chłodzenie, zapobiegając odkształceniom i wgnięciom na powierzchni elementów wytwarzanych metodą wtrysku tworzyw sztucznych. Spójne przekroje sprzyjają przewidywalnemu utwardzaniu się materiału, co zmniejsza potrzebę nadmiernego projektowania kanałów chłodzących oraz minimalizuje konieczność doświadczalnych dostosowań podczas wprowadzania formy do eksploatacji. Podobnie kąty wyciągu wynoszące co najmniej 1° po każdej stronie umożliwiają niezawodne wybijanie elementów — zmniejszając zacinanie się części, odpadki oraz zużycie powierzchni wnęki.
Ponieważ jednolite ściany eliminują różnicowe skurcz w różnych cechach, projektanci form unikają kosztownych iteracji kompensacyjnych podczas cięcia stali. Ta spójność bezpośrednio zmniejsza ryzyko produkcji, przyspiesza walidację pierwszego egzemplarza oraz wspiera ścisły kontrolę procesu w całym cyklu produkcji o wysokiej objętości.
Strategiczna architektura form stanowi podstawę opłacalnej produkcji części wtryskanych z tworzyw sztucznych. Dwa sprawdzone podejścia – formy wielogniazdowe oraz formy rodzinne – pozwalają rozłożyć początkowe inwestycje w narzędzia na wyższe objętości produkcji lub szersze rodziny produktów, zapewniając mierzalny zwrot z inwestycji dzięki amortyzacji i zwiększonej efektywności operacyjnej.
Formy wielo-gniazdowe wytwarzają identyczne części jednocześnie w jednej matrycy — zwiększając wydajność na cykl bez proporcjonalnego wzrostu nakładów roboczych ani czasu pracy maszyny. Dla objętości produkcji przekraczających 40 000 sztuk miesięcznie ta konfiguracja zapewnia atrakcyjną opłacalność, mimo wyższego stopnia początkowej złożoności formy. Kluczowym czynnikiem sukcesu jest precyzyjne zrównoważenie kanałów wlewowych i kanałów doprowadzających, co zapewnia jednolite napełnianie gniazd, powtarzalność wymiarów oraz czasy cyklu sięgające zaledwie 20 sekund na strzał.
Formy rodzinne konsolidują produkcję geometrycznie zgodnych, ale funkcjonalnie różnych elementów wytwarzanych metodą wtrysku tworzyw sztucznych (np. obudów, pokryw i uchwytów w jednym zestawie) w jednej formie. Eliminuje to kolejne wymiany narzędzi oraz synchronizuje zachowanie materiału we wszystkich komponentach, zapewniając zgodność skurczu, jednolitość koloru oraz spójną wydajność termiczną. Standaryzacja podstawy skraca całkowity czas rozwoju narzędzi nawet o 35%, podczas gdy możliwość stosowania modułowych wkładek pozwala na wprowadzanie przyszłych aktualizacji konstrukcyjnych bez konieczności pełnej wymiany formy. Wdrożenia w praktyce – takie jak dwukomorowe formy rodzinne do systemów złączy – wykazały redukcję zapasów o 45% oraz poprawę elastyczności łańcucha dostaw.
Analiza przepływu tworzywa w formie stanowi kluczowy punkt kontrolny przed wykonaniem narzędzia – umożliwia identyfikację potencjalnych wad przedtem stal jest cięta. Poprzez symulację dynamiki wypełniania, jednolitości chłodzenia, powstawania linii spawania oraz zatrzymywania się powietrza inżynierowie walidują nadawalność formy oraz dopracowują położenie wlewek, układ kanałów doprowadzających i strategie wentylacji w przestrzeni wirtualnej. Zgodnie z badaniem Instytutu Ponemon z 2023 roku producenci wykorzystujący projektowanie oparte na symulacjach osiągają średnią roczną oszczędność w zakresie prac korekcyjnych w wysokości 740 tys. USD , podczas gdy liderzy branżowi zgłaszają redukcję wad w pierwszym uruchomieniu o 4,2–15% po wprowadzeniu korekt opartych na analizie.
Ta zdolność predykcyjna przekształca proces rozwoju narzędzi od reaktywnego usuwania błędów w kierunku proaktywnej precyzji – skracając czas wprowadzania produktu na rynek, obniżając ryzyko kwalifikacji oraz wzmacniając zaufanie inżynierów do gotowości produkcyjnej.
Modularne systemy narzędziowe obniżają barierę wejścia na rynek produkcji części z tworzyw sztucznych metodą wtrysku o niskiej i średniej objętości, oddzielając wielokrotnie używany podstawowy kształtownik od wkładów przeznaczonych do konkretnych zastosowań. Zamiast budować niestandardowe formy od podstaw, producenci inwestują w ustandaryzowane ramy, a następnie wykonywają jedynie wkłady wewnętrzne (cavity) i zewnętrzne (core) potrzebne do danej części. Takie podejście skraca czas realizacji zamówień, zmniejsza odpad surowcowy oraz rozprasza wydatki kapitałowe na wiele programów.
Systemy Master Unit Die (MUD) są przykładem tej filozofii: uniwersalna podstawa formy przyjmuje małe, wymienne wkłady dopasowane do indywidualnych geometrii części. Przy wprowadzaniu nowej części wytwarzanej metodą wtrysku tworzyw sztucznych – lub modyfikacji istniejącej części – konieczne jest jedynie przeprojektowanie i obróbka wkładu. Inżynierowie mogą szybko ocenić wiele konfiguracji w tej samej podstawie, co przyspiesza proces prototypowania i obniża koszty doskonalenia projektu. W przypadku produkcji małoseryjnej lub produktów konfigurowalnych systemy MUD zapewniają skalowalną precyzję bez utraty kontroli nad tolerancjami. Uproszczona jest również konserwacja: zużyte lub uszkodzone wkłady wymienia się pojedynczo, zachowując integralność i trwałość głównej ramy formy.
Projektowanie z myślą o możliwościach produkcyjnymi (DFM) to proaktywne podejście mające na celu zoptymalizowanie geometrii części oraz uproszczenie procesów produkcyjnych, co przyczynia się do obniżenia kosztów narzędzi i poprawy ogólnej wydajności produkcji.
Kąty wyciągu ułatwiają niezawodne wyjęcie elementów z formy, zapobiegając zużyciu i odpadom, podczas gdy jednolita grubość ścian zapewnia zrównoważony przepływ stopu, spójność chłodzenia oraz przewidywalne utwardzanie się, co zmniejsza odkształcenia i wady.
Formy wielokomorowe pozwalają na jednoczesne wytwarzanie identycznych elementów, optymalizując produkcję wysokogabarytową, podczas gdy formy rodzinne umożliwiają wytwarzanie geometrycznie zgodnych, lecz różniących się od siebie elementów w ramach wspólnej bazy formy, zwiększając wydajność przy produkcji powiązanych produktów.
Analiza przepływu formy weryfikuje projekt formy poprzez symulację procesów wypełniania, chłodzenia i odpowietrzania, pozwalając na wykrycie potencjalnych wad oraz zoptymalizowanie narzędzi, co redukuje konieczność poprawek i zapewnia gotowość do produkcji.
Systemy modułowych narzędzi wykorzystują wielokrotnie używane bazy form z wymiennymi wkładkami, umożliwiając szybką adaptację do nowych projektów oraz skracając czas realizacji, ilość odpadów materiałowych i koszty inwestycyjne.
