Tradycyjne liniowe tolerancje (±) kontrolują wyłącznie wymiary nominalne — pomijając sposób, w jaki cechy odnoszą się do siebie w przestrzeni. GD&T (Geometric Dimensioning and Tolerancing), w przeciwieństwie do tego, wykorzystuje standaryzowane symbole geometryczne do zarządzania kształtem, orientacją oraz położeniem względem funkcjonalnych punktów odniesienia — zapewniając, że części odlewane działają zgodnie z przeznaczeniem w końcowych złożeniach. Tolerancja płaskości bezpośrednio ogranicza wygięcie powierzchni montażowych, zapobiegając uszkodzeniu uszczelki spowodowanemu nierównomiernym stykiem. Tolerancja położenia określa strefy cylindryczne wokół środków otworów, zapewniając prawidłową współosiowość śrub nawet przy lokalnych odchyłkach — czego nie można osiągnąć za pomocą sztywnych prostokątnych obszarów tolerancji liniowych. Współosiowość zapewnia, że osie obrotu pozostają wzajemnie wyrównane mimo niewielkiego ugięcia lub bieżącego odchylenia, zachowując funkcję kinematyczną elementów obrotowych, takich jak napędy pomp hydraulicznych. Dzięki tej skupionej kontroli możliwe jest złagodzenie specyfikacji wymiarowych w innych miejscach bez utraty wydajności.
Liniowe tolerowanie zakłada najgorszy możliwy przypadek addytywnych błędów w każdej z wymiarów — scenariusz statystycznie mało prawdopodobny, który wymusza nadmierną inżynierię. W złożonych odlewach wieloczęściowych podejście to niepotrzebnie kumuluje odchylenia. GD&T ogranicza skumulowane odchylenia poprzez funkcjonalne odniesienia do punktów odniesienia (datów) oraz statystyczną analizę tolerancji. Na przykład tolerancja położenia otworów pod śruby uwzględnia naturalne odchylenia w obrębie cylindrycznej strefy, zapobiegając nieprawidłowemu montażowi i unikając nadmiernie restrykcyjnych ograniczeń ±0,25 mm typowych dla specyfikacji liniowych. Gdy stosowane jest w precyzyjnych zastosowaniach, takich jak obudowy pomp wymagające wyrównania czoła fali, tolerancje profilu GD&T określają relacje całej powierzchni — a nie tylko jej końców — zapewniając integralność kształtu tam, gdzie ma to największe znaczenie.
Określanie klas dokładności dokręcania wykraczających poza CT5–CT6 powoduje nieproporcjonalny wzrost kosztów. Zgodnie z odniesieniami NADCA i normy ISO 8062-3, każda klasa dokładności ostrzejsza niż CT6 zwiększa koszt jednostkowy o 40–60% — co wynika z wydłużonych czasów cyklu, zastosowania specjalistycznego narzędzi i wyższych wskaźników odrzutów. Przejście od klasy CT6 do CT4 zwykle podwaja inwestycję w narzędzia oraz potraja czasy realizacji obróbki wtórnej. Istotne jest to, że fizyka procesu odlewania nakłada bezwzględne ograniczenia: kurczenie się stopu, gradienty temperatury w formie oraz zużycie matrycy ograniczają osiągalną dokładność poniżej klasy CT5. Określanie jeszcze ostrzejszych tolerancji rzadko poprawia wydajność funkcjonalną, ale systematycznie zwiększa koszty — przez co klasy CT5–CT6 stanowią praktyczny pułap dla większości odlewów produkcyjnych.
Nadmierna specyfikacja wiąże się również z czterema głównymi ukrytymi kosztami. Po pierwsze, częstość konieczności przeprowadzania prac korekcyjnych wzrasta do 15–25% w przypadku cech o tolerancjach ścislejszych niż CT6 – w porównaniu do mniej niż 5% dla standardowych części o klasie dokładności CT7–CT8. Po drugie, wskaźnik odpadów przekracza 10%, gdy kluczowe cechy przekraczają możliwości procesu produkcyjnego. Po trzecie, nakłady czasowe związane z kontrolą jakości gwałtownie rosną: programowanie maszyn pomiarowych CMM, walidacja procedur pomiarowych oraz uzyskanie zatwierdzenia pierwszego egzemplarza często wydłużają realizację zamówienia o dwa do czterech tygodni. Po czwarte, zakres dostawców kwalifikowanych znacznie się kurczy – mniej niż 40% kwalifikowanych odlewni akceptuje wymagania ścislsze niż CT5, co ogranicza pulę potencjalnych dostawców i osłabia pozycję negocjacyjną działu zakupów. Łącznie te czynniki mogą zwiększyć całkowity koszt posiadania o 30–50%, nie przynosząc żadnej dodatkowej wartości funkcjonalnej dla odlewów.

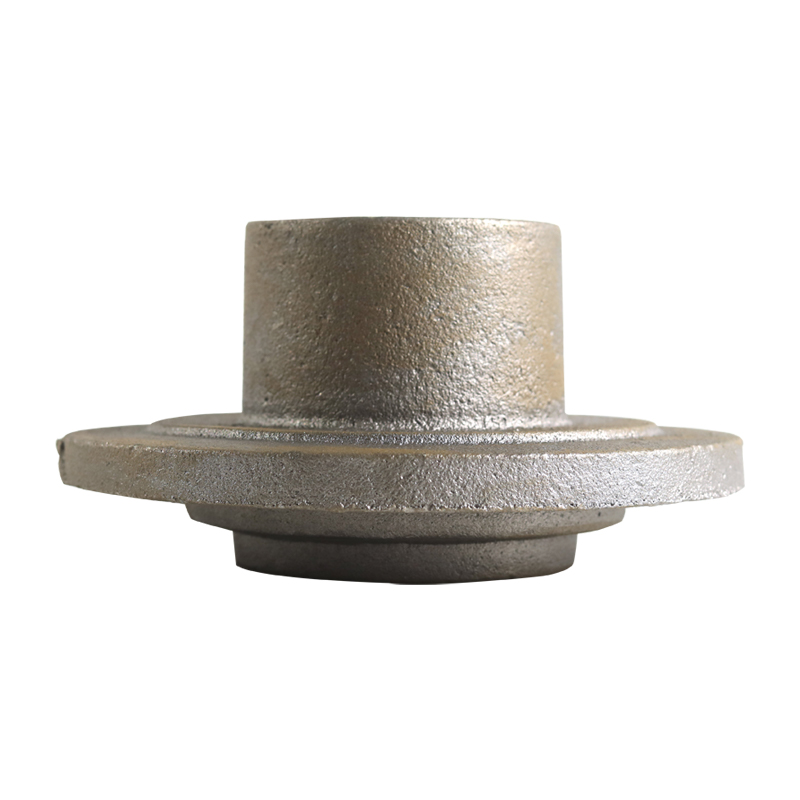

Trzy powiązane ze sobą zjawiska fizyczne są przyczyną odchyłek wymiarowych w odlewach. Skurcz stopu — od 1% do 3% w zależności od składu — powoduje przewidywalne, lecz często niedoszacowane odchylenia podczas krzepnięcia. Gradienty temperatury w formie powodują niestandardowe chłodzenie: cienkie przekroje krzepną szybciej niż grube, co prowadzi do wygięcia, skręcenia lub odkształcenia. Zużycie matryc i narzędzi gromadzi się w trakcie cykli produkcyjnych, stopniowo zwiększa wymiary wnęki i pogarsza dopasowanie linii rozdzielenia. Te efekty nasilają się wraz ze złożonością konstrukcji — nagłe zmiany grubości ścian lub asymetryczne geometrie wzmacniają odkształcenia. Bez proaktywnego modelowania termicznego oraz dyscyplinowanego konserwowania narzędzi skumulowane odchyłki regularnie przekraczają zakresy tolerancji, co prowadzi do konieczności poprawek lub odrzucenia części.
Klasy dokładności odlewów (CT) — od grubych CT9 do precyzyjnych CT5 — odzwierciedlają rzeczywistą zdolność procesu, a nie umowne cele dokładności. Norma ISO 8062 definiuje te zakresy jako procentowe dopuszczalne odchylenia związane z wymiarami i geometrią części. Na przykład klasa CT7 pozwala na odchylenie ±0,35% dla odlewów o długości mniejszej niż 300 mm. Kluczowymi zmiennymi wpływającymi na wybór klasy CT są:
Zachowanie skurczu wpływa również na dobór klasy CT — odlewy stalowe dodają około ±0,1% zmienności skurczu przy przejściu o jedną klasę CT między CT6 a CT8. Projektanci powinni priorytetowo wybierać klasy CT zgodne z wymaganiami funkcjonalnymi, a nie z subiektywnym postrzeganiem „precyzji”, oraz współpracować z hutami odlewniczymi wykorzystującymi symulacje cieplne w celu przewidywania i kompensowania przesunięć wymiarowych jeszcze przed wykonaniem narzędzi.
Pytanie: Jaka jest główna zaleta systemu GD&T w porównaniu do tolerancji liniowych dla części odlewanych?
Odpowiedź: GD&T umożliwia bardziej precyzyjną kontrolę geometrycznych zależności między cechami, dostosowując się do wymagań funkcjonalnych i unikając niepotrzebnego nadmiernego specyfikowania tolerancji w innych obszarach.
Pytanie: Dlaczego nadmierna specyfikacja tolerancji dla części odlewanych prowadzi do nadmiernych kosztów?
Odpowiedź: Ścisłe tolerancje zwiększają koszty poprzez wydłużenie czasu cyklu, drogie narzędzia, wyższy odsetek odrzutów, dodatkowe koszty kontroli jakości oraz ograniczoną dostępność dostawców.
Pytanie: W jaki sposób zjawiska fizyczne, takie jak kurczenie się stopu, wpływają na tolerancje odlewnicze?
Odpowiedź: Kurczenie się stopu, gradienty temperatury oraz zużycie narzędzi powodują zmiany wymiarowe w trakcie produkcji, co wymaga działań zapobiegawczych, takich jak modelowanie cieplne, w celu minimalizacji odchyłek.
Pytanie: Jaki jest praktyczny zakres tolerancji dla większości odlewów produkcyjnych?
Odpowiedź: Klasy CT5–CT6 są uznawane za optymalne dla większości odlewów, ponieważ jeszcze ścislsze tolerancje rzadko poprawiają funkcjonalność, a jednocześnie znacznie zwiększają koszty.
P: W jaki sposób klasy CT odnoszą się do wymiarów i geometrii odlewów?
O: Klasy CT określają dopuszczalne odchylenia w postaci procentowego udziału rozmiaru elementu, przy czym odpowiednia klasa zależy od złożoności, wielkości oraz grubości ścianki.
